Иногда возникает необходимость изменить конфигурацию системы, например, произвести врезку в магистраль. Для этого используют седло фланцевое (фланцевая седелка), которое служит для подключения задвижек к основной трубе.

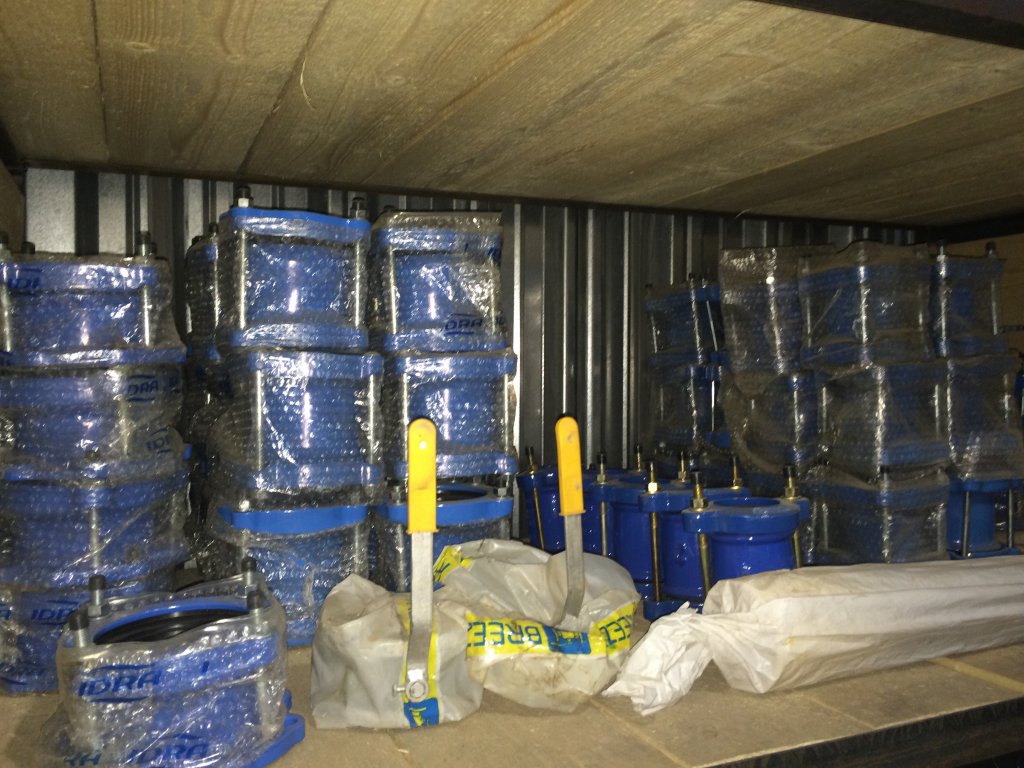

Приобрести седла фланцевые вы можете в компании "Трубокомплект", поэтому все необходимые для ремонта, изменения конфигурации трубопроводной магистрали изделия, всегда есть на складе. По всем вопросам приобретения обращайтесь в отдел продаж компании.


Технические характеристики седло фланцевое

Номинальное давление...................................................................10 Атм

Рабочая температура.....................................................................до 80° С

Диапазон диаметров..........................................................DN150–DN400 ,

Подключаемый диаметр.................................................................DN100

Рабочая среда...........................................вода с различными примесями

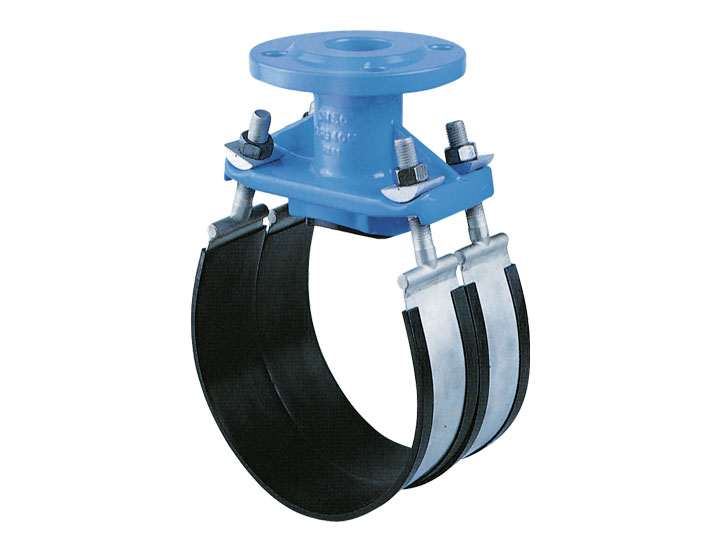

седло фланцевое (фланцевая седелка)



Размеры и вес отводов

DN

Dmin-Dmax, мм

А, мм

В, мм

Вес, кг

150

159-170

145

220

10,0

200

216-225

140

235

10,5

250

267-280

140

235

10,5

300

315-326

140

235

10,5

400

428-438

135

258

11,0



Устройство и материалы


Деталь

Материал

1

хомут

0H18N9

2

болт

0H18N9

3

уплотнение

EPDM/NBR

4

подушка

PE

5

гайка

St3s/Zn5

6

корпус

GJS-500-7







				инструкцияИнструкция по монтажу
