Электросварные или электрофузионные полиэтиленовые фитинги применяются при монтаже систем водоснабжения различного назначения, газопроводов, а также незаменимы при аварийно-ремонтных работах.

Стыковка полиэтиленовых труб с помощью фитингов с закладными нагревателями особенно удобна при проведении ремонта трубопровода в условиях стесненного доступа, когда другие способы сварки невозможны. Электросварные полиэтиленовые фитинги незаменимы при работах на трубопроводах, расположенных в перекрытиях, стенах зданий или земле, поскольку требуется освободить лишь небольшой участок трубопровода. При этом выполнить монтажные работы возможно в очень ограниченных условиях.

 Все виды электросварных фитингов из ПНД имеют определенную маркировку, которая содержит в себе информацию о силе напряжения, температуре нагревания и времени, которое необходимо затратить для получения полностью герметичного соединения трубы с фитингом. В большинстве случаев маркировка наносится на электрофузионный фитинг из ПНД в качестве штрих-кода.

Электрофузионные полиэтиленовые фитинги выпускаются различных конфигураций и диаметров:

  • Тройники;

  • Седловые отводы;

  • Седелки;

  • Заглушки;

  • Муфты;

  • Переходы и не только

Применение электрофузионных фитингов из ПНД обеспечивает полную герметичность стыка и предотвращает попадание различных примесей и веществ из окружающей среды в трубопроводную систему. Кроме этого, электросварные фитинги имеют ряд значительных преимуществ:

  • Долговечность;

  • Не образовываются отложения;

  • Неизменный диаметр на протяжении всего срока службы;

  • Высокая устойчивость к механическим воздействиям;

  • Материалы не вступают в окислительные реакции.

Основные виды продаваемых фитингов

Муфты SDR 11, SDR 17
муфта эл св фото.jpg муфта эл св чертеж.jpg

* D, d, L - размеры, мм * m - масса изделия, кг

d

D

L

m

90

117

138

0.530

110

142

159

0.890

125

160

172

1.200

140

181

184

1.620

160

206

203

2.360

180

225

210

2.950

200

250

224

3.870

225

280

240

5.160

250

315

246

6.840

280

355

268

10.700

315

400

285

13.400

355

450

300

17.900



Отвод 45°, SDR 11, SDR 17

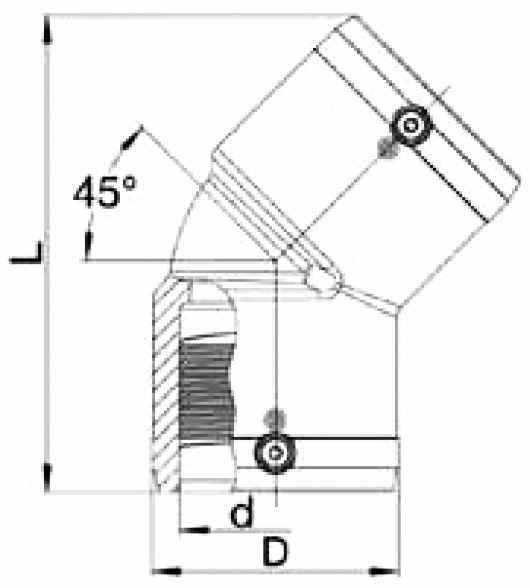

эс отвод 45гр фото.jpg   эс отвод 45гр чертеж.jpg


* D, d, L - размеры, мм * m - масса изделия, кг

d

D

L

m

32

43

102

0.070

40

54

120

0.110

50

70

146

0.210

63

84

158

0.300

75

96

198

0.520

90

115

232

0.810

110

138

265

1.320

125

157

279

1.770

160

207

377

4.410

180

228

382

4.610

200

254

415

6.760

225

280

450

8.290


Отвод 90°, SDR 11, SDR17

эс отвод 90гр фото.jpg  эс отвод 90гр чертеж.jpg


* D, d, L - размеры, мм * m - масса изделия, кг


d

D

L

m

25

37

73

0.060

32

43

82

0.070

40

53

96

0.110

50

66

113

0.190

63

83

136

0.340

75

96

170

0.600

90

115

202

0.950

110

138

234

1.560

125

157

254

2.030

160

207

329

4.850

180

228

354

5.760

225

280

430

10.220


Тройник, SDR 11

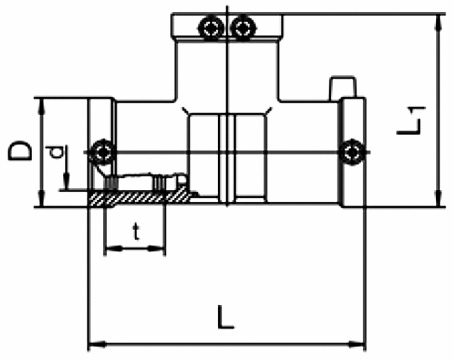

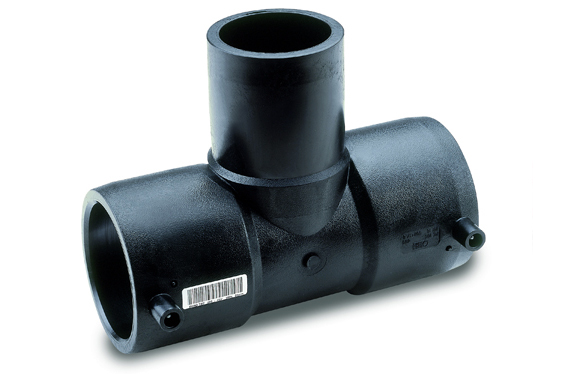

тройник эл св фото.jpg тройник эл св чертеж.jpg


* D, d, L, L1 - размеры, мм * m - масса изделия, кг

d

D

L

L1

m

75

96

278

187

0.980

90

117

305

211

1.650

110

142

355

248

2.580

125

160

384

272

3.520

160

200

430

315

5.820

180

228

480

354

7.900

200

251

550

400

11.060

200

280

580

430

13.990


Патрубки-накладки, SDR 11

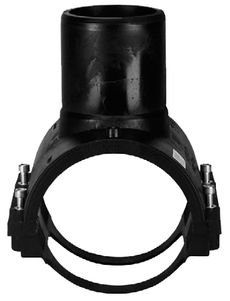

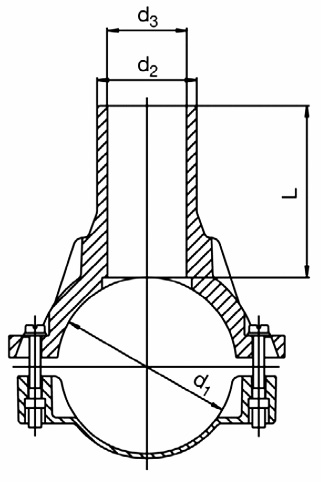

патрубок-накладка фото.jpg патрубок-накладка чертеж.jpg


* d1, d2, d3, L - размеры, мм * m - масса изделия, кг

d1

d2

d3

L

m

63

32

25

100

0.320

63

50

37

113

0.370

75

50

38

115

0.480

90

32

21

103

0.700

90

63

50

103

0.720

110

32

21

109

0.880

110

50

38

109

0.910

110

63

49

109

0.950

110

90

70

115

0.950

125

32

21

109

0.990

125

63

47

109

1.050

125

90

70

116

1.140

125

110

86

116

1.150

160

32

21

126

1.500

160

63

47

140

1.600

160

90

70

140

1.700

160

110

86

140

1.800

160

125

98

140

1.900

180

63

47

109

1.250

180

90

70

116

1.820

180

110

86

136

1.960

180

125

98

141

2.090

200

63

47

109

1.260

225

63

47

109

1.210

225

90

70

116

1.950

225

110

86

140

2.070

225

125

97

146

2.240

225

125

125

157

2.610




Муфта редукционная, SDR 11

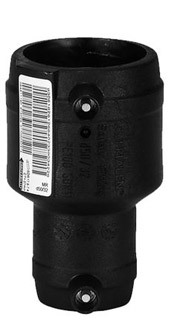

переход редукционный эл св фото.jpg  переход редукционный эл св чертеж.jpg


* d1, d2, D1, D2, L - размеры, мм * m - масса изделия, кг

d1

d2

D1/D2

L

m

32

20

45/32

88

0.060

32

25

45/38

88

0.060

40

20

54/32

98

0.080

40

32

54/45

98

0.090

50

20

68/32

110

0.130

50

32

68/45

110

0.140

50

40

68/54

110

0.140

63

32

82/45

125

0.220

63

40

82/54

125

0.220

63

50

82/68

125

0.240

90

50

117/68

160

0.490

90

63

117/82

160

0.510

110

63

142/82

160

0.730

110

90

140/115

180

0.900

125

90

155/115

200

0.980

160

110

201/140

230

1.990


Электрофузионные фитинги полиэтиленовые соединяются с трубами
 способом электрофузионной сварки с применением специальных сварочных аппаратов, с помощью которых устанавливается необходимый уровень напряжения и время для каждого типа фитинга в отдельности. При этом установка электрофузионных фитингов из ПНД возможна при температуре от -20°C до +50°C.

Для того чтобы приобрести электрофузионные фитинги необходимо связаться с нашим отделом продаж, по телефону который указан на сайте. В нашей компании существует система доставки и гибкая система скидок для постоянных покупателей.
