Ремонтный панцирь для раструбных соединений IDRA SHELL

Ремонтный панцирь для раструбных соединений IDRA SHELL

Сделать заказ

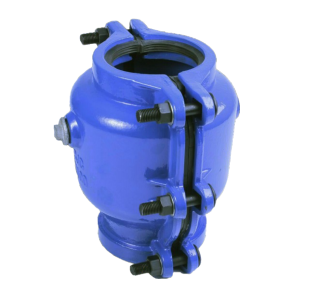

Альтернативой ремонту поврежденного трубопровода с вырезанием раструба трубы без отключения давления среды является панцирь ремонтный для раструбных соединений IDRA SHELL. При разгерметизации участка трубопровода герметично закрывает его с двух сторон , а для удобства монтажа оснащен клапаном для сброса давления среды.



Технические характеристики.



Среда применения – вода, сточные воды.

Система применения – раструбные соединения чугунных труб по ГОСТ 5525-88 и ГОСТ 6942-98.

Max рабочее давление – 16 Атм.

Температура применения – до 80°С.



Размеры и вес ремонтных панцирей

DN

L, мм

Вес, кг

80

260

11

100

300

13

150

300

14

200

300

20

250

300

24

300

300

30

400

330

47

500

360

70

600

380

90



Устройство и материалы

Деталь

Материал

корпус

чугун GGG50

болты

DIN603, PN-82406 оцинкованные

гайки

DIN934, PN-82144 оцинкованные

шайбы

DIN126, PN-82005 оцинкованные

уплотнительная прокладка

EPDM

клапан

чугун GGG50
