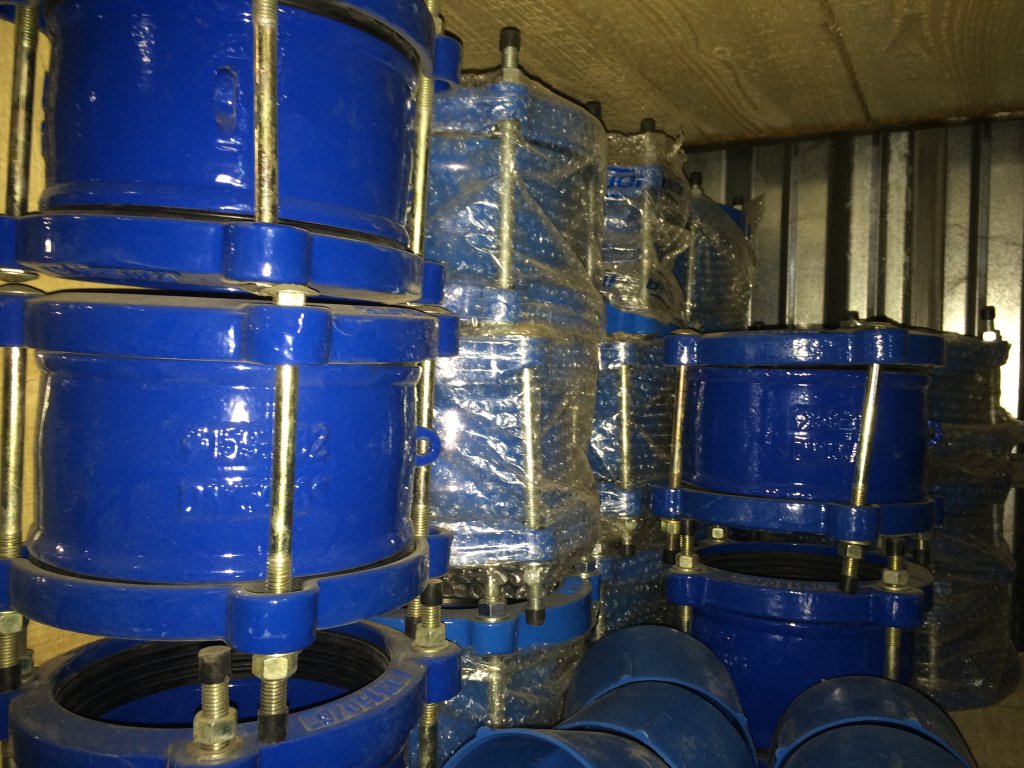

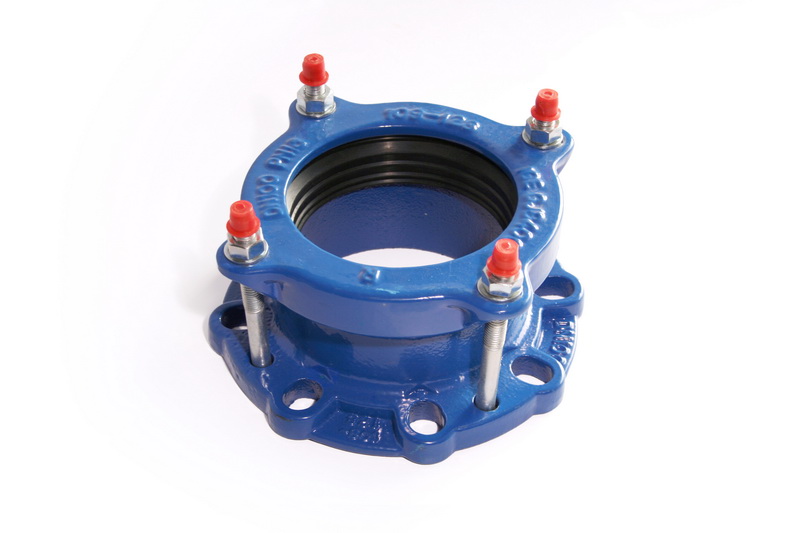

Примером соединительной муфты служит муфта ПФРК или, как ее еще называют, муфта BF\FL. Она предназначена для соединений гладких концов труб с фланцевой арматурой. Большим преимуществом монтажа муфты является возможность обойтись без сварки, что значительно упрощает процесс ремонтных работ.
Для соединения труб из разных материалов используется муфта ДРК (двойной раструб компенсирующий), ее еще называют универсальная муфта или муфта BF. Для ее установки также не требуется использование сварочного оборудования, а сам монтаж выполняется просто и не занимает много времени.
Приобрести муфты серии BF/FL вы можете обратившись в отдел продаж компании "Трубокомплект". У нас всегда в наличии весь необходимый товар, поэтому мы поможем в оперативном порядке доставить всю необходимую продукцию.
Технические характеристики Муфта bf/fl (ПФРК)
3. Размеры и вес фланцевых муфт |
|||||
DN |
Диаметр трубы, мм |
Высота муфты, мм |
Наружный диаметр, мм |
А, мм |
Вес, кг |
50 |
59 – 73 |
105 |
165 |
125 |
4,6 |
65 |
72 – 85 |
105 |
187 |
145 |
4,8 |
80 |
88 – 103 |
105 |
222 |
160 |
5,7 |
100 |
108 – 128 |
110 |
227 |
180 |
6,2 |
125 |
132 – 154 |
110 |
287 |
210 |
7,2 |
150 |
159 – 182 |
110 |
287 |
240 |
10,3 |
175 |
192 – 210 |
110 |
315 |
270 |
11,4 |
200 |
218 – 235 |
125 |
340 |
295 |
12,5 |
225 |
250 – 267 |
125 |
370 |
325 |
16,0 |
250 |
271 – 289 |
125 |
400 |
350 |
16,6 |
300 |
322 – 340 |
135 |
482 |
400 |
24,0 |
350 |
374 – 391 |
135 |
520 |
460 |
43,3 |
400 |
417 – 437 |
145 |
580 |
515 |
49,5 |
500 |
526 – 546 |
145 |
715 |
620 |
68,5 |
600 |
630 - 650 |
165 |
840 |
725 |
85 |
700 |
738 |
150 |
895 |
840 |
97,5 |
800 |
842 |
150 |
1010 |
950 |
122,2 |
4. Устройство и материалы |
|
Деталь |
Материал |
Корпус, крышка |
Ковкий чугун |
Болты |
Оцинкованные |
Гайки |
Оцинкованные |
Шайбы |
Оцинкованные |
Уплотнительная прокладка |
Резина EPDM |
Покрытие |
Эпоксидно-порошковое |
